 　摘(zhai)　要：主要從(cong)剝落、異常磨損、燒傷等幾個方面(mian)介紹了精密機床(chuang)主軸(zhou)(zhou)軸(zhou)(zhou)承(cheng)常見的(de)失效形式，對(dui)軸(zhou)(zhou)承(cheng)早期失效的(de)成因進行了分析，并(bing)針(zhen)對(dui)這幾種(zhong)失效方式提出了預防措施。

　　關鍵(jian)詞(ci)：主軸軸承；失效；剝落；異常磨損(sun)；預載荷

　　精(jing)密機(ji)床(chuang)(chuang)主(zhu)(zhu)軸(zhou)(zhou)軸(zhou)(zhou)承(cheng)(cheng)的(de)運轉精(jing)度(du)(du)要求較高，因(yin)此(ci)在正(zheng)常(chang)(chang)使用(yong)過(guo)程中，一般(ban)將(jiang)軸(zhou)(zhou)承(cheng)(cheng)的(de)精(jing)度(du)(du)壽(shou)命(ming)作(zuo)為(wei)其(qi)基本額定(ding)使用(yong)壽(shou)命(ming)，即(ji)軸(zhou)(zhou)承(cheng)(cheng)能保持其(qi)穩定(ding)精(jing)度(du)(du)的(de)工作(zuo)時間。為(wei)保證機(ji)床(chuang)(chuang)精(jing)度(du)(du)，本公司通常(chang)(chang)建議每1500h左(zuo)右對精(jing)密機(ji)床(chuang)(chuang)主(zhu)(zhu)軸(zhou)(zhou)軸(zhou)(zhou)承(cheng)(cheng)進行(xing)維護更換，即(ji)認為(wei)軸(zhou)(zhou)承(cheng)(cheng)精(jing)度(du)(du)壽(shou)命(ming)應在1500h左(zuo)右。對于未達此(ci)壽(shou)命(ming)的(de)主(zhu)(zhu)軸(zhou)(zhou)軸(zhou)(zhou)承(cheng)(cheng)，均可認為(wei)其(qi)出(chu)現(xian)了(le)早(zao)期失(shi)效(xiao)。通過(guo)對早(zao)期失(shi)效(xiao)軸(zhou)(zhou)承(cheng)(cheng)的(de)分析(xi)，希(xi)望能夠找出(chu)引起軸(zhou)(zhou)承(cheng)(cheng)失(shi)效(xiao)的(de)不(bu)良因(yin)素，提(ti)出(chu)改(gai)進措施，從而延(yan)長(chang)軸(zhou)(zhou)承(cheng)(cheng)使用(yong)壽(shou)命(ming)。

　　1　主要(yao)失(shi)效(xiao)形式(shi)

　　精密機床(chuang)主(zhu)(zhu)軸軸承失(shi)(shi)效(xiao)(xiao)主(zhu)(zhu)要以(yi)剝(bo)落和異常(chang)磨損(sun)2種(zhong)形式(shi)出(chu)現，此外還有(you)燒傷、軸承破(po)損(sun)及銹(xiu)蝕等失(shi)(shi)效(xiao)(xiao)形式(shi)。對于(yu)各(ge)類(lei)失(shi)(shi)效(xiao)(xiao)形式(shi)單獨(du)討論，有(you)助于(yu)揭(jie)示軸承早期失(shi)(shi)效(xiao)(xiao)的(de)誘因，以(yi)便(bian)提出(chu)針對性的(de)解決方法(fa)。

　　1.1異常剝落

　　異(yi)常(chang)剝落(luo)多發生于軸承使用中期甚至(zhi)是(shi)早期，與疲勞剝落(luo)形成原因相比，異(yi)常(chang)剝落(luo)多是(shi)由于安裝不當(dang)、潤滑不良、選(xuan)型和(he)預載荷不當(dang)及承受載荷過大等因素(su)引(yin)起。分析此(ci)類(lei)剝落(luo)形成原因可獲得機床(chuang)整體信息。下面介紹(shao)幾種常(chang)見(jian)的異(yi)常(chang)剝落(luo)。

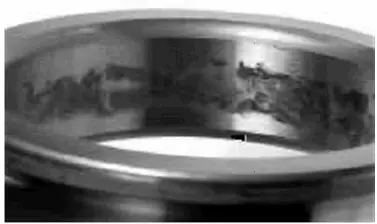

　　（1）圖1為角接觸球軸承剝落出現(xian)在(zai)溝道非(fei)正常工(gong)作(zuo)(zuo)面(mian)。軸(zhou)(zhou)承正常工(gong)作(zuo)(zuo)時，其滾動接觸(chu)面(mian)固(gu)定(ding)，非(fei)工(gong)作(zuo)(zuo)面(mian)不存在(zai)接觸(chu)，因而不會發生剝落。而現(xian)場發現(xian)軸(zhou)(zhou)承溝道非(fei)正常工(gong)作(zuo)(zuo)面(mian)出現(xian)了剝落，懷疑這(zhe)是軸(zhou)(zhou)承在(zai)安裝時不對中，或主軸(zhou)(zhou)的翹曲度過大以及(ji)軸(zhou)(zhou)承座加工(gong)精度不良所致。

圖(tu)1不對中造成(cheng)的軸承剝落

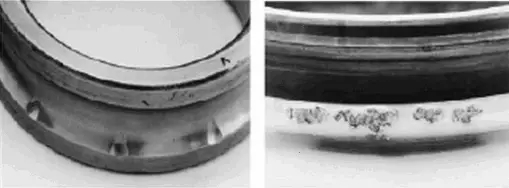

　　（2）圖(tu)2為(wei)受到沖擊(ji)載荷后(hou)，軸(zhou)承溝道(dao)出現壓(ya)痕(hen)引起剝落(luo)。圖(tu)2a中軸(zhou)承套圈(quan)溝道(dao)出現球(qiu)(qiu)形壓(ya)痕(hen)，痕(hen)跡較為(wei)光亮(liang)，其分布間距(ju)與鋼(gang)(gang)球(qiu)(qiu)間距(ju)相同，因而可判斷此壓(ya)痕(hen)為(wei)鋼(gang)(gang)球(qiu)(qiu)受到外界沖擊(ji)載荷（如(ru)軸(zhou)承安裝時鋼(gang)(gang)球(qiu)(qiu)受力過(guo)大）與溝道(dao)面(mian)接觸所致，通常(chang)稱這種壓(ya)傷為(wei)布氏壓(ya)痕(hen)。在溝道(dao)面(mian)出現壓(ya)痕(hen)后(hou)，軸(zhou)承轉動時，鋼(gang)(gang)球(qiu)(qiu)每滾過(guo)一(yi)個(ge)壓(ya)痕(hen)就產(chan)(chan)生一(yi)次沖擊(ji)，對壓(ya)痕(hen)產(chan)(chan)生一(yi)次碾壓(ya)作用(yong)。外載荷越(yue)大，碾壓(ya)力就越(yue)大，在短時間內，壓(ya)痕(hen)就會產(chan)(chan)生片層(ceng)狀(zhuang)的(de)疲勞(lao)剝落(luo)。圖(tu)2b為(wei)布氏壓(ya)痕(hen)導致的(de)剝落(luo)。

圖2沖(chong)擊載荷造成(cheng)的(de)軸(zhou)承失效(xiao)

　　（3）配對使用的角接觸球軸承，若(ruo)在(zai)其(qi)壽命(ming)早期，溝道工作面就(jiu)出現疲勞剝(bo)(bo)落(luo)，除懷疑軸(zhou)承(cheng)鋼材內部非金屬夾(jia)雜(za)和組織(zhi)不均(jun)勻等問題(ti)外，還(huan)應對(dui)配對(dui)軸(zhou)承(cheng)預加(jia)載(zai)荷進行分析(xi)(xi)，過大(da)的預加(jia)載(zai)荷同樣會造成軸(zhou)承(cheng)早期疲勞剝(bo)(bo)落(luo)。此外，對(dui)單套軸(zhou)承(cheng)出現早期疲勞剝(bo)(bo)落(luo)也應綜合分析(xi)(xi)，確定是否存在(zai)軸(zhou)承(cheng)承(cheng)受(shou)載(zai)荷過大(da)的問題(ti)。

　　1.2異常磨損

　　1.2.1潤滑(hua)不(bu)良

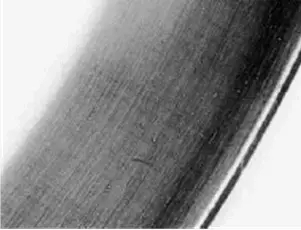

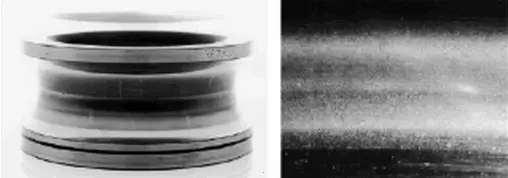

　　圖3是(shi)(shi)良好潤(run)滑(hua)條件下的光亮軌跡(ji)，軌跡(ji)較為(wei)清(qing)晰。圖4為(wei)不(bu)良潤(run)滑(hua)工(gong)(gong)(gong)作(zuo)(zuo)(zuo)條件下的套圈(quan)工(gong)(gong)(gong)作(zuo)(zuo)(zuo)軌跡(ji)，整(zheng)個運行(xing)軌跡(ji)顏(yan)色昏暗，極為(wei)粗糙(cao)。放大(da)后(hou)可以看到，整(zheng)個磨損(sun)區域(yu)由密集的麻點(dian)構成(cheng)，表明此(ci)時(shi)溝(gou)道(dao)上(shang)已經出現(xian)了表層剝(bo)落，通常(chang)將其歸類(lei)為(wei)點(dian)蝕(shi)。因軸承工(gong)(gong)(gong)作(zuo)(zuo)(zuo)時(shi)除了滾動外，還不(bu)可避免地(di)出現(xian)相對滑(hua)動，潤(run)滑(hua)油膜(mo)的作(zuo)(zuo)(zuo)用就是(shi)(shi)將鋼球與(yu)溝(gou)道(dao)面隔開，降低(di)因摩擦引起的疲勞剝(bo)落。大(da)面積點(dian)蝕(shi)的出現(xian)，說明在工(gong)(gong)(gong)作(zuo)(zuo)(zuo)中，鋼球與(yu)套圈(quan)之(zhi)間油膜(mo)不(bu)足(zu)以將兩者隔離，鋼球與(yu)溝(gou)道(dao)面直接(jie)接(jie)觸，從而出現(xian)早期疲勞剝(bo)落。

圖(tu)3良好(hao)脂潤滑條件下套(tao)圈(quan)的工(gong)作(zuo)軌跡

圖4良脂潤滑條件(jian)下套圈的(de)工作軌跡

  1.2.2微動磨損

　　圖5中(zhong)軸(zhou)承(cheng)(cheng)(cheng)套圈(quan)(quan)內徑面上出(chu)(chu)現(xian)(xian)紅(hong)褐(he)(he)色磨(mo)(mo)損痕跡，且(qie)存在紅(hong)褐(he)(he)色粉末。因軸(zhou)承(cheng)(cheng)(cheng)內徑與軸(zhou)之(zhi)間為過(guo)盈(ying)配合，工作時(shi)軸(zhou)承(cheng)(cheng)(cheng)內圈(quan)(quan)與軸(zhou)同步旋轉，正常情況下兩者之(zhi)間相對運動(dong)(dong)(dong)量極小(xiao)，可認為基本(ben)(ben)處于(yu)相對靜(jing)止狀(zhuang)態(tai)。但是(shi)當過(guo)盈(ying)量不足時(shi)，軸(zhou)承(cheng)(cheng)(cheng)內圈(quan)(quan)與軸(zhou)之(zhi)間會出(chu)(chu)現(xian)(xian)相對反復(fu)的(de)微(wei)小(xiao)滑動(dong)(dong)(dong)，通常稱這種因微(wei)小(xiao)滑動(dong)(dong)(dong)引起的(de)磨(mo)(mo)損為微(wei)動(dong)(dong)(dong)磨(mo)(mo)損。微(wei)動(dong)(dong)(dong)磨(mo)(mo)損中(zhong)出(chu)(chu)現(xian)(xian)紅(hong)褐(he)(he)色金屬屑，說明原(yuan)本(ben)(ben)因法向(xiang)壓力而(er)處于(yu)粘(zhan)(zhan)著(zhu)(zhu)(zhu)狀(zhuang)態(tai)的(de)兩接觸面，因為微(wei)小(xiao)滑動(dong)(dong)(dong)使(shi)粘(zhan)(zhan)著(zhu)(zhu)(zhu)區(qu)被破(po)壞，有金屬顆粒(li)(li)從零件表面被拉拽下來或表面被擦傷，引發(fa)粘(zhan)(zhan)著(zhu)(zhu)(zhu)磨(mo)(mo)損。粘(zhan)(zhan)著(zhu)(zhu)(zhu)磨(mo)(mo)損中(zhong)出(chu)(chu)現(xian)(xian)的(de)磨(mo)(mo)粒(li)(li)又引發(fa)磨(mo)(mo)粒(li)(li)磨(mo)(mo)損，造成(cheng)套圈(quan)(quan)內徑沿滑動(dong)(dong)(dong)方向(xiang)出(chu)(chu)現(xian)(xian)劃痕。因而(er)微(wei)動(dong)(dong)(dong)磨(mo)(mo)損可認為是(shi)由(you)粘(zhan)(zhan)著(zhu)(zhu)(zhu)磨(mo)(mo)損和磨(mo)(mo)粒(li)(li)磨(mo)(mo)損共同作用形成(cheng)。

圖5軸(zhou)承內(nei)徑(jing)微動(dong)磨損

　　1.2.3蠕動

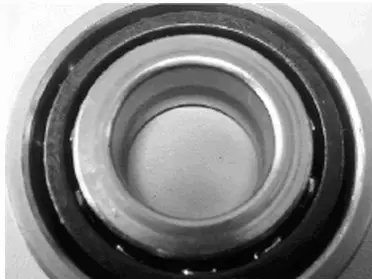

　　圖6為(wei)內圈端面(mian)發生(sheng)蠕(ru)動(dong)(dong)的(de)結果。蠕(ru)動(dong)(dong)多為(wei)軸承配合(he)面(mian)上(shang)(shang)出現間隙，導致兩配合(he)面(mian)圓周方(fang)向發生(sheng)相對滑(hua)動(dong)(dong)，使配合(he)面(mian)上(shang)(shang)產生(sheng)磨損。發生(sheng)蠕(ru)動(dong)(dong)的(de)配合(he)面(mian)上(shang)(shang)呈現鏡(jing)面(mian)狀(zhuang)的(de)光亮色(se)或暗淡色(se)，蠕(ru)動(dong)(dong)部位(wei)與零件原表面(mian)有明顯(xian)區別。

圖6內圈端面蠕動

　　1.2.4偽布氏壓痕

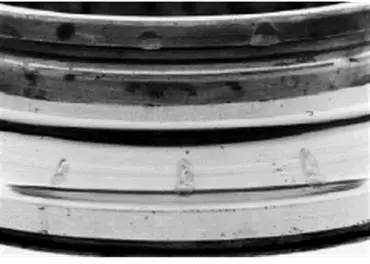

　　分析軸(zhou)承(cheng)(cheng)早期(qi)失效時(shi)(shi)(shi)會在(zai)溝(gou)道面(mian)上發(fa)(fa)現圖(tu)7中所示的壓痕(hen)，其(qi)(qi)外觀(guan)與布氏(shi)壓痕(hen)類(lei)似，但是仔細觀(guan)察(cha)會發(fa)(fa)現壓痕(hen)附近(jin)有軸(zhou)向劃痕(hen)，且(qie)壓痕(hen)特(te)別粗糙，通常將(jiang)(jiang)這種壓痕(hen)稱(cheng)為偽(wei)布氏(shi)壓痕(hen)。此類(lei)壓痕(hen)造成的軸(zhou)承(cheng)(cheng)失效多為機床(chuang)(chuang)(chuang)調試(shi)完畢，運達用戶處發(fa)(fa)現或機床(chuang)(chuang)(chuang)停機后再啟動時(shi)(shi)(shi)發(fa)(fa)現，故根據其(qi)(qi)產生的時(shi)(shi)(shi)間(jian)段分析，可以排除因軸(zhou)承(cheng)(cheng)安(an)裝(zhuang)時(shi)(shi)(shi)外力(li)敲擊(ji)所致(zhi)。此類(lei)壓痕(hen)應是在(zai)機床(chuang)(chuang)(chuang)靜(jing)止(zhi)時(shi)(shi)(shi)產生，即當機床(chuang)(chuang)(chuang)靜(jing)止(zhi)時(shi)(shi)(shi)，若受到振動，將(jiang)(jiang)導致(zhi)機床(chuang)(chuang)(chuang)部(bu)(bu)件(jian)在(zai)滾動接觸(chu)區的微(wei)小運動，使機床(chuang)(chuang)(chuang)部(bu)(bu)件(jian)進入(ru)微(wei)動磨損的狀態(tai)，隨著振動持續，微(wei)動磨損進一步發(fa)(fa)展，最終會形成偽(wei)布氏(shi)壓痕(hen)。

圖7偽布氏壓痕

　　1.3燒傷

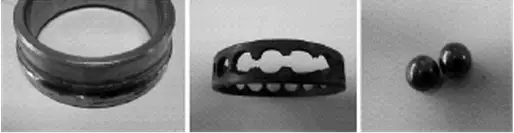

　　燒傷(shang)(shang)是(shi)主(zhu)軸(zhou)(zhou)軸(zhou)(zhou)承(cheng)最(zui)容易判斷的一(yi)種失(shi)效形式，一(yi)旦出現套圈(quan)、鋼(gang)球(qiu)變(bian)色(se)，均可認為(wei)軸(zhou)(zhou)承(cheng)發生燒傷(shang)(shang)，處于報廢(fei)狀態。圖8為(wei)一(yi)組軸(zhou)(zhou)承(cheng)燒傷(shang)(shang)照片，其中保持架（材(cai)料(liao)為(wei)酚(fen)醛層壓布管）已(yi)經(jing)斷裂(lie)，溝道面及鋼(gang)球(qiu)均已(yi)嚴(yan)重變(bian)色(se)。軸(zhou)(zhou)承(cheng)運轉過程中，溫度依次為(wei)鋼(gang)球(qiu)最(zui)高(gao)，內圈(quan)次之，外圈(quan)最(zui)低(di)，故鋼(gang)球(qiu)變(bian)色(se)最(zui)為(wei)嚴(yan)重，因(yin)高(gao)溫而碳(tan)化(hua)損傷(shang)(shang)。造成燒傷(shang)(shang)的主(zhu)要因(yin)素為(wei)軸(zhou)(zhou)承(cheng)預加載荷過大，潤滑(hua)冷(leng)卻(que)不良(liang)以及安裝不當等。

圖8軸承燒傷

　　1.4其他失效形式

　　精密機床主(zhu)軸軸承早(zao)期失效形式還有破損、裂紋及銹蝕等。

　　破損主(zhu)要是由于(yu)安裝(zhuang)不(bu)當，過大(da)的沖擊載荷導致(zhi)軸承零件(jian)損傷。

　　裂紋(wen)主要是由過(guo)大的沖擊載荷、過(guo)大的過(guo)盈量(liang)以及內部裂紋(wen)和剝落的擴展所致。而(er)剝落的擴展可(ke)能導(dao)致軸(zhou)承斷裂。

　　銹(xiu)蝕(shi)主(zhu)要(yao)由潮濕環境及防銹(xiu)不當引起，微動磨損(sun)也能造成(cheng)軸(zhou)承(cheng)銹(xiu)蝕(shi)。

　　2　解決措施

　　對于軸承的早期失效，可以從以下幾個方面入手：

　　（1）正確選型，合理設計。避免因過載等原因造成軸承失效(xiao)。

　　（2）正(zheng)確地安(an)裝，避免在安(an)裝時滾(gun)動體受(shou)力過(guo)大。

　　（3）良好的潤滑(hua)(hua)，選(xuan)擇黏度適(shi)合的潤滑(hua)(hua)脂(zhi)，并嚴格控制填脂(zhi)量。一(yi)般推(tui)薦注脂(zhi)量占軸承自由空間的15%～25%。

　　（4）檢(jian)查軸承安裝相關(guan)部(bu)件，保證(zheng)軸承工作時處于均勻受(shou)力狀態。

　　（5）對配對使用的軸承，應選擇合(he)適的預(yu)緊力。

　　（6）定(ding)期維護，及(ji)時更換達到使用壽命的軸承。

　　3　結束語

　　通過上(shang)述幾種(zhong)常見的(de)(de)機床主軸軸承(cheng)早期失效形式，可(ke)以看出(chu)造(zao)成軸承(cheng)失效的(de)(de)原因是(shi)多方面的(de)(de)。只(zhi)有(you)對失效進行認真分析，才能準(zhun)確地找出(chu)原因，并(bing)提出(chu)相應的(de)(de)改進措(cuo)施，最終達(da)到延長軸承(cheng)使(shi)用(yong)壽命的(de)(de)目的(de)(de)。
